Интерфейс управления современным кухонным оборудованием представляет собой сложный инженерный узел, где каждый пиктограмма соответствует строго заданному алгоритму работы нагревательных контуров, вентиляторов и электронных датчиков. Понимание символики на панели управления позволяет оптимизировать расход электроэнергии, сократить время термической обработки и добиться предсказуемого результата выпечки или запекания. Производитель рассматриваемого в данном обзоре бренда унифицировал систему обозначений, однако технические особенности каждой линейки диктуют нюансы взаимодействия с электронным модулем. Грамотное чтение дисплея и тактильных элементов исключает ошибки программирования циклов и продлевает срок службы терморегуляторов.
Базовые символы на духовом шкафу Maunfeld
Фундамент управления строится на интуитивно понятных графических обозначениях, отражающих физическую схему расположения ТЭНов и направление воздушных потоков внутри рабочей камеры. Стандарты IEC и внутренние регламенты производителя обеспечивают единообразие, но глубокое понимание термодинамики процессов помогает выбирать оптимальный режим под конкретный продукт.
Основные режимы нагрева
Классический символ, изображающий две горизонтальные линии, активирует традиционный статический нагрев. Включаются верхний и нижний трубчатые нагреватели из нихромовой спирали, заключенной в металлическую оболочку. Этот режим обеспечивает равномерную конвекцию за счет естественной циркуляции нагретого воздуха, что идеально для выпечки бисквитов и хлебобулочных изделий, требующих стабильной температуры без пересушивания корки.
Значок вентилятора в круге означает включение конвекции. Осевой вентилятор, расположенный на задней стенке камеры, принудительно перемещает воздушные массы. Благодаря турбулентному перемешиванию температура распределяется однородно по всем уровням, что позволяет готовить несколько блюд одновременно без смешивания запахов. В агрегате EOEM.589B2 используется гладкая каталитическая эмаль задней стенки, которая в сочетании с конвекцией ускоряет процесс окисления жировых брызг, снижая нагрузку на систему очистки. При использовании этого режима рекомендуется снижать стандартную температуру на 15–20°C по сравнению со статическим нагревом, что экономит до 10% электроэнергии за счет ускоренного теплообмена.
Одинарная линия в нижней части пиктограммы активирует только нижний нагревательный элемент. Физика процесса строится на прямом тепловом излучении и контактной теплопередаче через дно противня. Режим незаменим для доведения до готовности блюд с влажным тестом, требующих качественной пропечки основы, или для томления соусов в жаропрочной посуде.
Специальные режимы
Символ вентилятора с кругом, но без боковых линий, часто обозначает режим разморозки. Вентилятор работает без включения нагревателей, обеспечивая холодный обдув. Воздушный поток ускоряет сублимацию льда и естественное оттаивание продуктов при комнатной температуре, предотвращая развитие патогенной микрофлоры, характерное для разморозки в теплой воде.

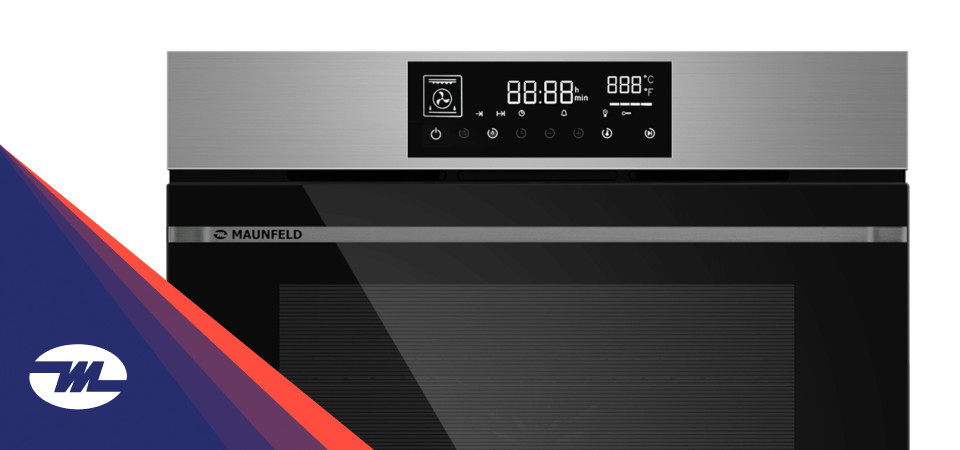

Значок «пицца» (вентилятор + нижний нагреватель) сочетает принудительную циркуляцию с интенсивным прогревом дна. Это решение оптимизировано для блюд на толстом тесте с сочной начинкой: нижний ТЭН формирует хрустящую корочку, а вентилятор выпаривает излишнюю влагу сверху, не давая начинке выкипеть. В серии AEOD76106S реализован прецизионный электронный термостат с гистерезисом не более 2°C, что позволяет точно выдерживать температурный коридор 200–230°C, критичный для качественной пропечки итальянского теста.
Эко-режим, обозначаемый буквой E или листом, использует алгоритм пониженной мощности. Электроника плавно регулирует скважность включения ТЭНов, поддерживая среднюю температуру за счет аккумулированного тепла в массивном стекле дверцы и эмалированных стенках. Это снижает пиковые нагрузки на сеть и уменьшает расход энергии до 15–20% при длительном приготовлении.
Значки таймера и управления
Временные индикаторы играют ключевую роль в автоматизации процессов. Значок будильника с цифрами отвечает за независимый таймер, который не прерывает нагрев, а лишь подает звуковой сигнал по истечении заданного интервала. Механические и электронные версии отличаются точностью: кварцевые генераторы в цифровых платах обеспечивают погрешность менее 1 секунды в сутки, тогда как пружинные механизмы могут отклоняться на несколько минут.

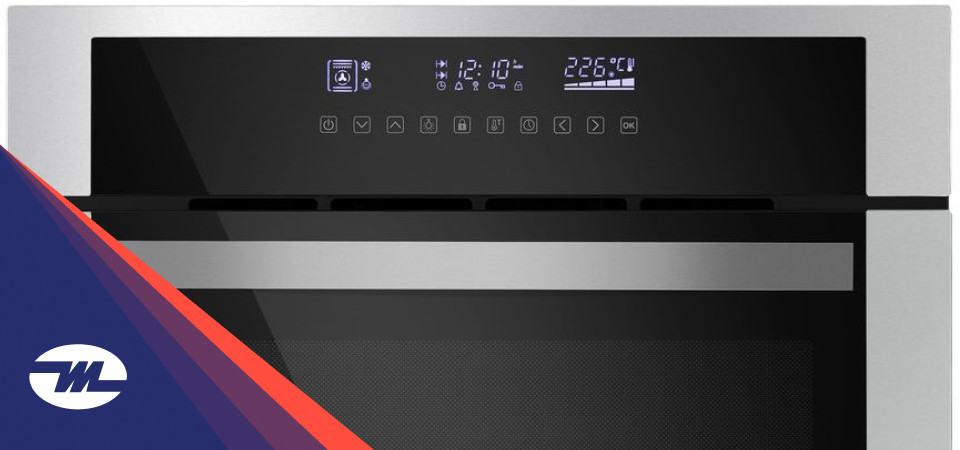

Символ часов с мигающими цифрами указывает на установку текущего времени, необходимого для программирования отложенного старта и работы программ автоотключения. В устройствах с сенсорными панелями, таких как EOEH.5811S1, ввод параметров осуществляется через емкостные датчики, реагирующие на изменение электростатического поля при касании пальцем. Это исключает механический износ, характерный для кнопок, но требует поддержания сухости поверхности, так как влага может искажать сигнал. Комбинация часов и значка замка часто активирует блокировку интерфейса, защищая настройки от случайных касаний во время уборки.
Символы для гриля и вертела
Гриль-режимы обозначаются зигзагообразной линией в верхней части пиктограммы. Этот символ активирует верхний нагревательный элемент специальной формы или кварцевую лампу, излучающую интенсивный тепловой поток в инфракрасном диапазоне. Физика процесса строится на эффекте Майяра: быстрое испарение поверхностной влаги и карамелизация сахаров формируют аппетитную корочку, сохраняя сочность внутри. В бюджетных исполнениях используется металлический зигзаг, нагревающийся до 800–900°C, тогда как премиальные линейки комплектуются инфракрасными излучателями, обеспечивающими более равномерный прогрев без локальных перегревов.
Двойной зигзаг или зигзаг с вентилятором обозначает турбо-гриль. Сочетание инфракрасного излучения сверху и осевой конвекции позволяет обрабатывать крупные куски мяса или птицу целиком, равномерно поджаривая поверхность со всех сторон. Жир стекает на специальный противень с антипригарным покрытием, предотвращая задымление. Значок вертела (шпажка с мясом) указывает на наличие механического привода, вращающего продукты на оси. Синхронизация вращения и турбо-гриля исключает необходимость ручного переворачивания, обеспечивая одинаковую степень прожарки по всей поверхности. Для таких циклов внутреннее покрытие камеры проходит дополнительную термическую обработку для повышения стойкости к кислотам, содержащимся в мясных соках.
Значки дополнительных функций
Ключевой символ или изображение замка активирует защиту от детей. При включении этой функции микроконтроллер блокирует все тактильные и сенсорные вводы, кроме кнопки выключения. Реализация опирается на аппаратное прерывание сигналов с панели управления, что делает систему надежной даже при программных сбоях.
Пиктограмма снежинки или капель воды в круге обозначает паровую (гидролизную) очистку. На дно камеры заливается вода, нагрев устанавливается на 70–90°C. Пар размягчает органические загрязнения, позволяя легко удалить их салфеткой. Этот метод безопасен для многослойных стеклянных дверц и полимерных уплотнителей, в отличие от агрессивной химии.
Символ термощупа (вилка с датчиком) указывает на возможность подключения внешнего зонда. Измерительный элемент вводится в толщу продукта, а электроника автоматически отключает нагрев при достижении заданной внутренней температуры. Это исключает пересушивание мяса и обеспечивает точный контроль степени прожарки, опираясь на данные термистора с точностью ±1°C.
Индикаторы и статусы
Световые диоды и буквенно-цифровые коды на дисплее отражают текущее состояние системы. Мигающая точка или значок градусника сигнализирует о процессе предварительного нагрева. Платформа управления анализирует сопротивление нагревателей и скорость набора температуры, корректируя алгоритм для достижения заданного значения.
Индикатор остаточного тепла (обычно буква H с цифрой или красный кружок) предупреждает о высокой температуре дверцы или стекла после выключения. В основе работы лежит биметаллический датчик или терморезистор, фиксирующий снижение температуры ниже 60°C. Игнорирование этого символа может привести к термическим ожогам, поэтому производители рекомендуют дождаться полного затухания индикатора перед контактом с поверхностями.
Коды ошибок (E01, E02, F3 и т.д.) выводятся при отклонении параметров от нормы. Например, сбой датчика температуры, обрыв цепи нагревателя или превышение допустимой температуры охлаждающего радиатора. Электронный модуль немедленно отключает силовые реле, переводя устройство в безопасный режим.
Отличаются ли значки на электрической и газовой духовках Maunfeld
Фундаментальная разница обусловлена принципом генерации тепловой энергии. В газовых версиях пиктограммы привязаны к положению поворотных переключателей и работе пьезо или электрозажигания. Значки пламени, часто градуированные по секторам, указывают на интенсивность подачи газа и высоту факела в горелках. Конвекция и гриль в газовых камерах реализуются иначе: вентилятор распределяет тепло от открытого огня, а гриль-горелка имеет перфорированную металлическую пластину для равномерного излучения. Отсутствие точных цифровых термостатов в базовых газовых моделях компенсируется механической градуировкой и визуальным контролем пламени.
Электрические исполнения используют стандартизированные цифровые или тактильные символы, привязанные к мощности ТЭНов в ваттах. Здесь значки отражают не источник тепла, а схему его распределения и алгоритмы работы электроники. Газовые панели часто имеют защиту от затухания пламени (термопара), обозначаемую отдельным символом, тогда как в электрических аналогах эту функцию выполняют токовые датчики и термопредохранители. Несмотря на визуальные различия, логика безопасности и базовые обозначения режимов выпечки сохраняются единообразными для удобства пользователей.
Рекомендации для разных типов пользователей:
- Для семьи с детьми: Активно используйте функцию блокировки панели и отключайте индикаторы подсветки при отсутствии необходимости. Выбирайте устройства с механическим или простым сенсорным интерфейсом, где символы защиты вынесены на отдельную кнопку. Регулярно проверяйте целостность уплотнителей, чтобы тепло не выходило наружу.
- Для профессиональных поваров: Осваивайте комбинации режимов с термощупом и конвекцией для точного контроля денатурации белков. Используйте таймер для многозадачности, настраивая независимые интервалы. При интенсивной эксплуатации следите за индикацией остаточного тепла и не загружайте камеру сразу после выключения, давая эмали остыть для предотвращения микротрещин.
- Для экономных хозяев: Ориентируйтесь на символы эко-режима и конвекции. Снижение температуры на 15–20°C при принудительном обдуве существенно сокращает потребление электроэнергии. Регулярно запускайте гидролизную очистку (значок капли), чтобы избежать накопления нагара, который ухудшает теплоотражающие свойства стенок и заставляет нагреватели работать дольше.
